一、 應用
此天線是一款涵蓋GPS L1/L5的有源天線，能提供良好的定位性能。
二、 技術指標
|
技術要求 |
技術指標 |
備注 |
|
接收頻率范圍
Range Of Receiving Frequency（MHz） |
GPS L1 & GPSL5 |
|
|
極化方式
Polarization |
右旋圓極化(RHCP) |
|
|
天線增益
Gain（dBi） |
≥2dBI |
GPSL1 |
|
|
≥-4dBi |
GPSL5 |
|
|
輸出駐波比
Output VSWR |
<1.5 |
中心頻率 |
|
輸出阻抗
Impendance |
50Ω |
|
|
極化方式
Polarization |
右旋圓極化(RHCP) |
|
|
天線軸比
Axis ratio |
<6dB |
中心頻率 |
|
水平面覆蓋角度
Horizontal coverage angle |
360° |
|
三、 LNA技術
|
技術要求 |
技術指標 |
|
LNA增益
Gain（dB） |
30±2 |
|
噪聲系數
Noise figure（dB） |
<1.5 |
|
輸出駐波比
Output VSWR |
<2.0 |
|
輸出阻抗
Output impedence（ohm） |
50 |
|
帶內增益平坦度（1575.42±5MHz）
Passband Ripple（dB） |
±1.0（僅LNA） |
|
LNA 輸出1dB壓縮點
1dB compression point output（dBm） |
>-10（僅LNA） |
|
帶外抑制
Out of band rejection |
1575MHz±100MHz |
30dBc min |
|
1176MHz±25 MHz |
30dBc min |
|
供電電壓
Prime power（V） |
3.3~5 |
|
工作電流
Operating current（mA） |
<20 |
四、工作環境
|
工作相對濕度
Relative Humidity |
90% |
|
工作溫度
Operating Temperature（℃） |
-40～+70 |
|
儲存溫度
Store Temperature（℃） |
-45～+80 |
五、 結構特性
|
天線尺寸
Dimension（mm） |
見圖紙 |
|
輸出接頭
Connector |
SMAZ，可以根據客戶定制 |

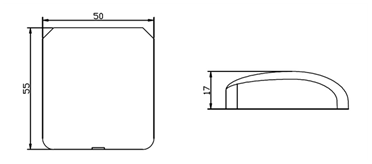

六、結構圖
