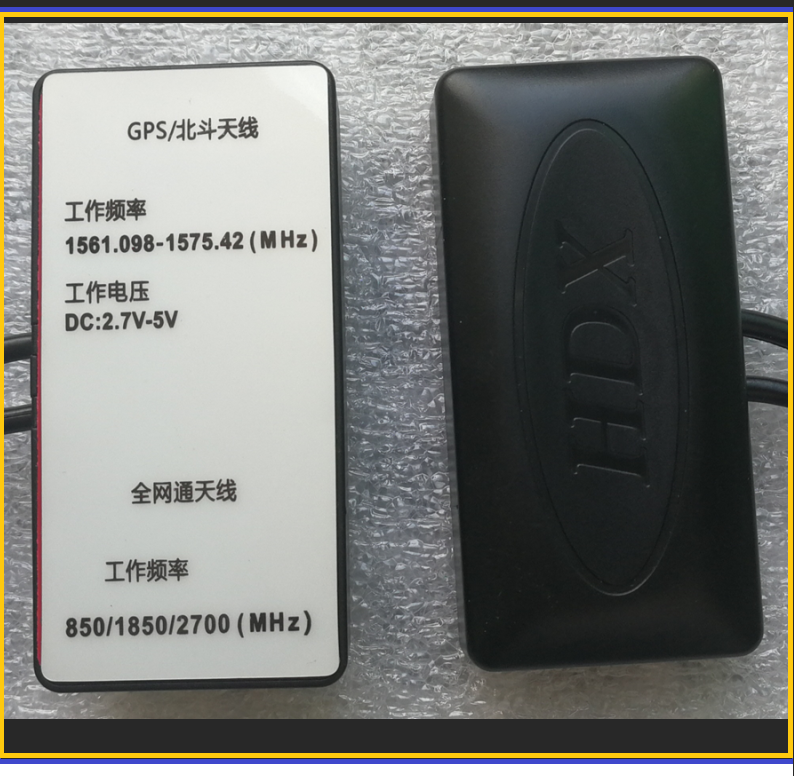

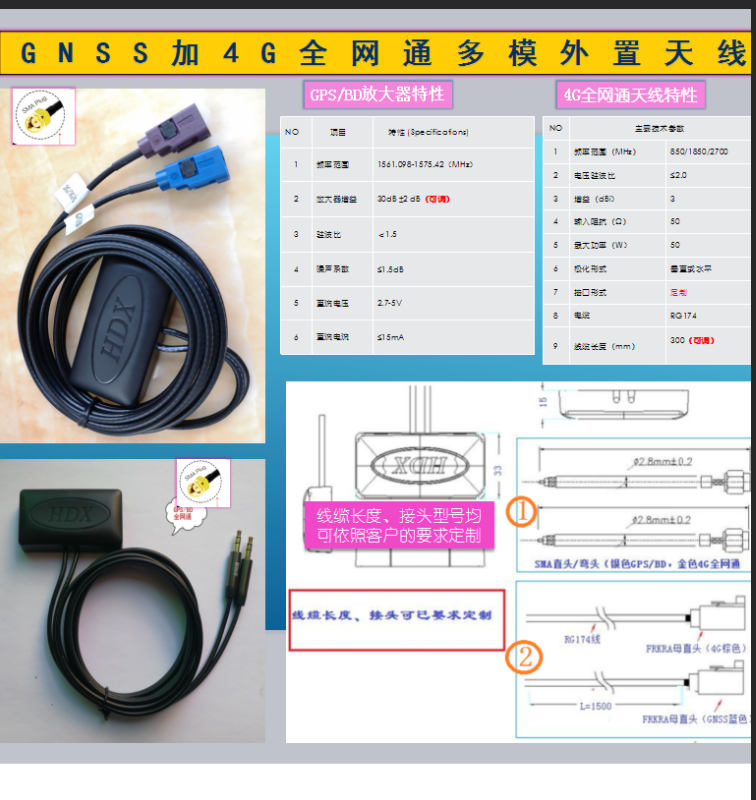

GPS/BD加4G全網通接收天線的作用，是將衛星以及基站發射來的無線電信號的電磁波能量變換成接收機電子器件可攝取應用的電源。我司的GPS/BD天線是由陶瓷天線體和有源放大器組成,4G全網通天線采用PCB微帶組成。采用塑膠外殼封裝，具有防水防潮的特點，該產品體積小巧，天線底部裝有3M雙面膠，安裝使用方便。
- 產品詳細
- 產品咨詢
GPS/BD天線特性
|
NO |
項目 (Item) |
特性(Specifications) |
PostEnvironmental Tolerance(環境試驗后允許附加誤差) |
|
1 |
接收頻率范圍（MHz） Range of Receiving Frequency |
1561.098-1575.42（MHz） |
±2.5（MHz） |
|
2 |
中心頻率(30*30m㎡蔽時) Center Frequency(MHz) （with 30mmSpuareGND plane） |
1568（MHz） |
±25（MHz） |
|
3 |
帶寬 Band Width(MHz) (Retum Loss≤-10dB) |
≥20（MHz） |
±25（MHz） |
|
4 |
駐波比V.S.W.R(in Center Frequency) |
≤1.5 |
±0.5 |
|
5 |
增益Gain (Zenith)(dBi typ) (with 70mmSquare GND plane) |
6.0 |
±0.5 |
|
6 |
軸比 Axial Ratio (with 70mm Square GND plan) |
3.0dB |
±0.2 |
|
7 |
偏振方式 Polarization |
右旋圓極化 Right-Handed Circular |
---- |
|
8 |
特性阻抗Impedance(Ω) |
50 |
---- |
|
9 |
頻率溫度系數(ppm/℃) Frequency Temperature Coefficient |
0±10 |
---- |
GPS/BD放大器特性
|
NO |
項目 (Item) |
特性 (Specifications) |
|
1 |
頻率范圍 |
1561.098-1575.42（MHz） |
|
2 |
放大器增益 |
30dB ±2 dB |
|
3 |
駐波比 |
＜1.5 |
|
4 |
噪聲系數 |
≤1.5dB |
|
5 |
直流電壓 |
2.7-5V |
|
6 |
直流電流 |
≤15mA |
4G全網通天線特性
|
主要技術參數 |
Main Technical Specifications | ||
|
頻率范圍（MHz） |
850/1850/2700 |
Frequency Range (MHz) |
850/1850/2700 |
|
電壓駐波比 |
≤2.0 |
VSWR |
≤2.0 |
|
增益（dBi） |
3 |
Gain (dBi) |
3 |
|
輸入阻抗（Ω） |
50 |
Input Impedance (Ω) |
50 |
|
最大功率（W） |
50 |
Max input powet(W) |
50 |
|
極化形式 |
垂直或水平 |
Polarization Type |
Vertical or Horizontal |
|
接口形式 |
FRKRA |
Connector Type |
FRKRA |
|
電纜 |
RG174 |
Cable |
RG174 |
|
線纜長度 |
1500 |
Cable Length (mm) |
1500 |
