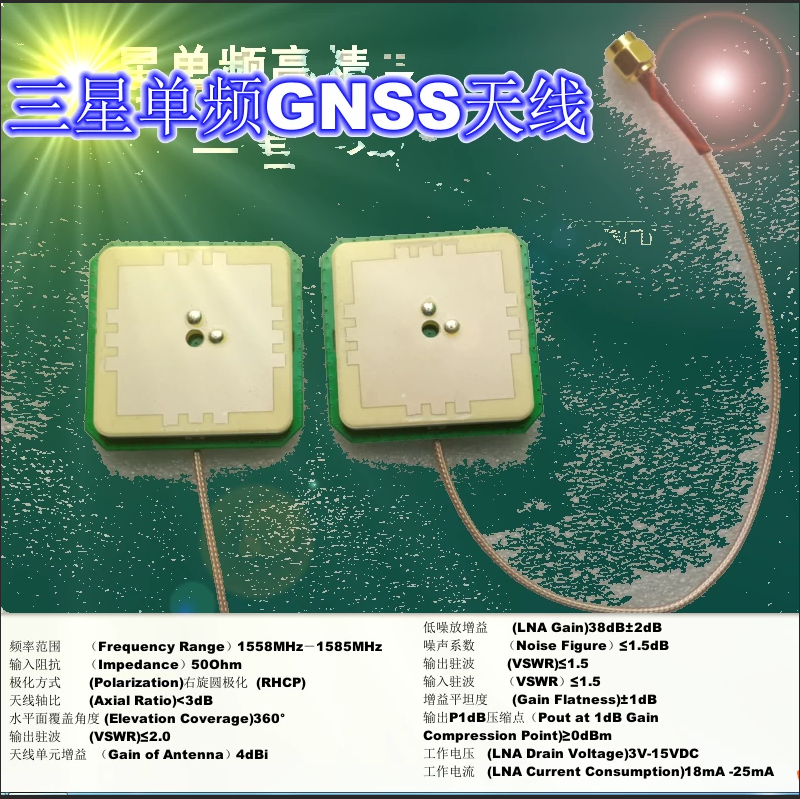

三星單頻高精度內置有源天線
集GPS L1、BD B1及GLONASS L1三星天線，可廣泛應用于高精度汽車定位導航對位置要求精準的應用場合。該天線采用多饋點設計，提高測量的精度。內置低噪聲放大模塊，采用濾波器濾除干擾信號，保證在惡劣電磁環境下正常工作。體積小巧，重量輕。
- 產品詳細
- 產品咨詢
天線特性
|
頻率范圍 （Frequency Range） |
1558MHz－1615MHz |
|
輸入阻抗 （Impedance） |
50Ohm |
|
極化方式 (Polarization) |
右旋圓極化 (RHCP) |
|
天線軸比 (Axial Ratio) |
<3dB |
|
水平面覆蓋角度 (Elevation Coverage) |
360° |
|
輸出駐波 (VSWR) |
≤2.0 |
|
天線單元增益 （Gain of Antenna） |
4.0dBi |
低噪聲放大器指標
|
低噪放增益 (LNA Gain) |
38dB±2dB |
|
噪聲系數 （Noise Figure） |
≤1.5dB |
|
輸出駐波 (VSWR) |
≤1.5 |
|
輸入駐波 （VSWR） |
≤1.5 |
|
增益平坦度 (Gain Flatness) |
±1.5dB |
|
輸出P1dB壓縮點（Pout at 1dB Gain Compression Point) |
≥0dBm |
|
工作電壓 (LNA Drain Voltage) |
3V-15VDC |
|
工作電流 (LNA Current Consumption) |
≤35mA |
|
差分傳輸延遲 |
<10ns |
結構特性
|
體積 (Dimension) |
55×55×8.5mm |
|
射頻輸出接頭 （RF output Connector） |
SMA-JW 線長及接頭可定制 |
|
防震等級(Shockproof Grade) |
IK08 |
工作環境
|
工作溫度 （Operating Temp.） |
-40℃～+85℃ |
|
存儲溫度 (Storage Temp.) |
-40℃～+85℃ |

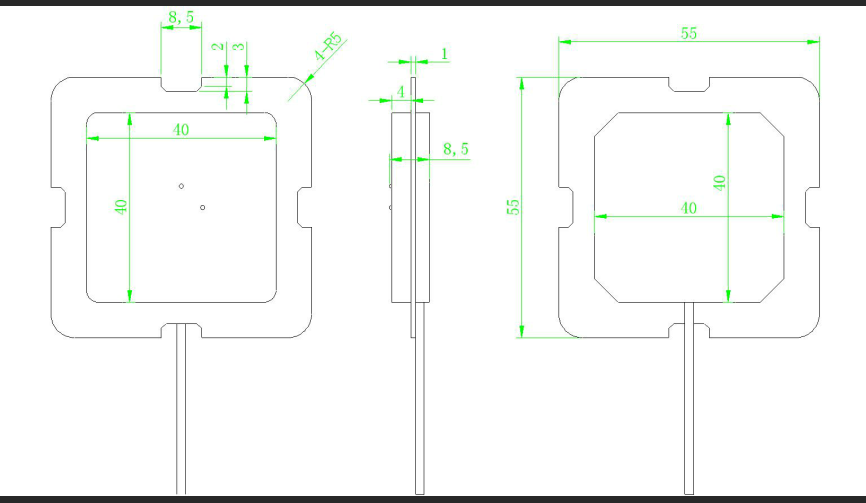

天線尺寸結構圖（單位:mm）未注公差±0.2
