參數 |
規格 |
|
尺寸 |
16x6x4 |
|
中心頻率 |
1575.42±2.5MHz |
|
帶寬（10dB 反射處） |
>8MHz |
|
最高增益 |
0.5dBic (接地面積：50X50mm) |
|
駐波 |
<1.5 |
|
極化方式 |
線極化 |
- 產品詳細
- 產品咨詢
1. 應用范圍:
1-1可應用于汽車電子、車載的定位、導航、防盜、面積測量、監控裝置等設備；
1-2新興電子產品及消費類電子中如需要加強 GPS信號的裝置；
2. 結構特性:
重量 ：＜10(克) 外型尺寸 ：15*15*4.6
電纜類型 ： RG1.13 長度：30mm
連接器型號： IPEX 固定方式： 其他方式
屏蔽蓋： 鍍鎳 外殼封裝：無
3. 環境特性：
工作溫度-40℃～+85℃ 極限溫度-40℃～+90℃
濕度 95%無冷凝
4. 電性規格：
*該承認書中所描述的樣品，其電學性能都是在以下條件下進行測量的：溫度：25±15℃；濕度：65±20 % RH； 儀表設置功率： 1uW；氣壓：（0.96±0.1）X 105 Pa； 所有實驗數據都是在塊狀天線接有50X50mm的接地板的情況下，并在微波暗室中測量獲得的。
4-1 陶瓷片（Patch）性能指標
|
參數 |
規格 |
|
尺寸 |
16x6x4 |
|
中心頻率 |
1575.42±2.5MHz |
|
帶寬（10dB 反射處） |
>8MHz |
|
最高增益 |
0.5dBic (接地面積：50X50mm) |
|
駐波 |
<1.5 |
|
極化方式 |
線極化 |
4-2 低噪放（LAN）性能指標
|
參數 |
規格 |
|
增益 |
18.5±1.5dB |
|
噪聲系數 |
1.5dB typ. |
|
輸出駐波 |
＜2.0 typ. |
|
電壓 |
DC 2.7～3.6V |
|
電流 |
<5mA |
|
阻抗 |
50Ω |

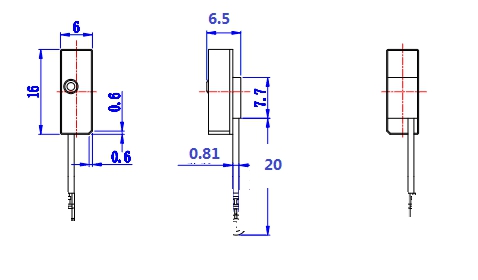

5.天線外觀尺寸：
